Phân loại cáp quang Single mode

Cáp quang Single mode là một trong hai loại cáp quang thường dùng phổ biến nhất hiện nay. Cáp quang single mode được chia thành nhiều loại với cấu tạo và chức năng khác nhau. Trong bài viết này Chúng tôi sẽ giúp quý khách tìm hiểu cũng như phân loại cáp quang single mode

1. Cáp quang kim loại (chôn trực tiếp)

Cáp quang chôn trực tiếp là loại cáp đang được sử dụng phổ biến trên thị trường. Đây là loại cáp quang được sử dụng để chôn thẳng trong đất, trong ống cống với cấu trúc băng thép ngoài bao tròn nhằm giúp cáp quang cứng và chịu được lực tốt hơn, chống được các loại gặm nhấm và bền lâu.

Cáp quang Single mode chôn trực tiếp bao gồm 2 loại chính: Cáp quang cống kim loại 1 lớp vỏ và cáp quang cống kim loại 2 lớp vỏ

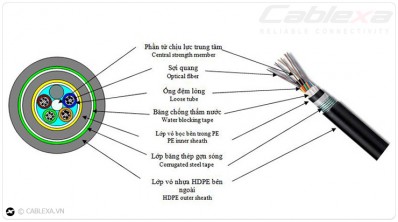

Cấu tạo

Cáp quang chôn trực tiếp có đặc điểm cấu tạo như sau:

– Tiêu chuẩn sợi quang: ITU-T G.652D, G.655

– Từ 2 – 288 sợi quang SMF.

– Sợi quang được nằm trong ống đệm lỏng và được di chuyển tự do ở trong ống đệm. Ống đệm lỏng giúp bảo vệ sợi quang khỏi những tác động cơ học từ môi trường bên ngoài .

– Các khoảng trống ở giữa sợi quang và bề mặt trong của ống được điền đầy bằng loại hợp chất lỏng giúp chống sự thâm nhập của nước.

– Sợi quang sử dụng trong cáp là liên tục, không có mối hàn,không có đứt gãy hạn chế được suy hao tín hiệu.

– Các ống đệm lỏng được bện xung quanh phần tử chịu lực trung tâm, bảo vệ sợi quang chịu được những tác động của môi trường và khi thi công lắp đặt

– Cáp quang chôn trực tiếp sử dụng công nghệ chống thấm tiên tiến Drycore, giúp ngăn nước và hơi ẩm xâm nhập tốt.

– Cáp được thiết kế với vật liệu hoàn toàn khô, nên có đường kính nhỏ, gọn và nhẹ, giúp dễ dàng cho việc lắp đặt, xử lý và vận chuyển.

– Cáp có vỏ bọc bằng thép gợn sóng với kiểu ruột già, có hai lớp nhựa HDPE, phù hợp cho việc lắp đặt để chôn trực tiếp ngay cả trong môi trường khắc nghiệt nhất, chịu được những tác động cơ học của môi trường. Cáp cũng thích hợp lắp đặt trong ống dẫn và có thể ngăn ngừa được các loài gặm nhấm.

– Khả năng chịu được lực nén: ≥ 4000N/100mm.

– Các thông số cáp đáp ứng theo như tiêu chuẩn TCN 68-160:1996 và IEC, EIA.

Ứng dụng

Cáp quang chôn trực tiếp có ứng dụng lắp đặt mạng cục bộ, mạng thuê bao hay trong hệ thống thông tin hoặc trong hệ thống thông tin đường dài.

Chính bởi cấu tạo chắc chắn, thiết kế gọn nhẹ và tiện lợi đã giúp cáp quang chôn trực tiếp có những tính năng vượt trội giúp cho hiệu quả truyền dữ liệu được tối ưu. Đây chính là thiết bị cần thiết đối với mỗi doanh nghiệp,công ty….

2. Cáp luồn cống phi kim loại

Cáp quang luồn cống single mode phi kim loại có thiết kế không có dây thép bên cạnh với mục đích có thể dễ dàng thi công hơn trong môi trường đường cống hoặc đi trong thang máng cáp của tòa nhà.

Cấu trúc của cáp quang Singlemode có thêm sợi độn và dây gia cường, độ đàn hồi và độ bền cao, đảm bảo quá trình sử dụng lâu dài.

Cáp quang luồn cống rất đa dạng về mẫu mã, chủng loại, giá cả nên khiến người tiêu dùng khá băn khoăn khi lựa chọn một loại cáp quang luồn cống phù hợp với nhu cầu sử dụng.

Hiện nay, cáp quang luồn cống single mode được chia thành 4 loại chính: 4FO, 8FO, 12FO, 24FO.

Cấu tạo

Cáp cống PKL có đặc điểm cấu tạo chuyên dụng như sau:

– Sợi quang: là sợi đơn mode G.652D, chiết suất bậc.

– Thành phần chịu lực trung tâm: Làm từ vật liệu phi kim loại FRP, kích thước tròn đều, không dẫn điện, không có khuyết tật.

– Ống đệm lỏng: Làm từ vật liệu Polybutylene Terephthalate, không dẫn điện.

– Lớp băng và sợi chống thấm nước

– Sợi gia cường: Sợi Aramid yarn chịu lực cao

– Dây Ripcord: Sợi Aramid chắc khỏe

– Lớp vỏ ngoài của cáp: là lớp nhựa HDPE chứa cacbon chất lượng cao, khả năng chống chịu tốt với nhiều loại tác nhân từ môi trường.

Ứng dụng

Cáp quang luồn cống chuyên sử dụng trong các hệ thống cống ngầm, tòa nhà, có ứng dụng rộng rãi trong nhiều lĩnh vực đời sống như:

– Được sử dụng để đi trong các đường cống ngầm

– Sử dụng cho các tòa nhà, chung cư.

– Sử dụng trong các hệ thống camera giám sát, camera quan sát tại các đô thị.

– Có thể sử dụng để treo, luồn cống, khoản vượt…

– Sử dụng trong mạng LAN quang trên diện rộng.

– Sử dụng để truyền tải dữ liệu, thông tin liên lạc, tốc độ truyền tải cao.

– Truyền dữ liệu, âm thanh, video, hình ảnh trên diện rộng…

3. Cáp quang ADSS

Cáp quang ADSS là loại cáp quang single mode sử dụng để treo giữa các cột, cấu trúc cáp hoàn toàn không có thành phần kim loại nhưng vẫn đảm bảo được độ dẻo dai và không bị võng khi kéo căng từ điểm này đến điểm kia nhờ có các sợi cường lực aramid cực kì bền, có các loại khoảng vượt 100, 150, 200….đến 900m. Cáp có thể được sử dụng kéo vượt đồi núi (từ đỉnh đồi này sang đỉnh đồi khác, hoặc vượt sông, vượt hồ)…

Hiện nay, cáp quang ADSS được sử dụng rộng rãi bởi các tổ chức tiện ích điện như một phương tiện truyền thông. Do đó, người dùng cáp quang ADSS phải chịu chi phí lắp đặt thấp do dễ dàng và không yêu cầu kinh nghiệm kỹ thuật để cài đặt. Trong thực tế, loại cáp quang này được thiết kế có chủ đích để phù hợp với người dùng thông thường, những người không có kinh nghiệm kỹ thuật.

Cấu tạo

Cáp quang ADSS có đặc điểm cấu tạo chuyên dụng như sau:

– Sợi quang đơn mode theo tiêu chuẩn G.652.D hoặc G 655. Sợi quang được bọc bảo vệ thành hai lớp bằng vật liệu chịu được tia cực tím.

– Phần tử chịu lực phi kim loại trung tâm (FRP).

– Ống đệm chứa và bảo vệ sợi quang được làm theo công nghệ ống đệm lỏng.

– Ống đệm lỏng được điền đầy bằng hợp chất đặc biệt (Thixotrophic Jelly)

– Sợi độn có kích thước tương tự như các ống lỏng và có màu dễ phân biệt được với các ống lỏng chứa sợi. Ống đệm và sợi độn được bện theo phương pháp SZ chung quanh phần tử chịu lực trung tâm.

– Thành phần chống ẩm trung tâm và thành phần chống ẩm bên ngoài Lớp nhựa HDPE bọc lót bảo vệ lõi.

– Lớp sợi chịu lực bao quanh lớp vỏ trong.

– Sợi róc dùng để tuốt lớp vỏ trong và vỏ ngoài của cáp. Lớp nhựa HDPE màu đen bảo vệ ngoài.

Ứng dụng

Cáp quang ADSS giúp chuyển tải mạng Internet đi xa có chiều dài lên đến hàng kilomet mà không bị mất tín hiệu đường truyền hay giảm chất lượng tín hiệu. Từ đó, giúp đưa cáp quang đến với những địa hình khó khăn, vùng đồi núi một cách dễ dàng hơn. Bên cạnh đó, cáp quang ADSS được đưa vào thi công những tuyến cáp Zing với đường truyền tốc độ cao.

Với những đặc điểm tính năng và ứng dụng trên, cáp quang ADSS chính là thiết bị không thể thiếu được của hệ thống mạng hiện nay.

4. Cáp quang treo

Cáp quang treo singlemode (cáp quang treo phi kim loại, cáp quang khoảng vượt), đây là loại cáp quang được sử dụng nhằm mục đích để đi trên các tuyến đường dây điện lực, hoặc sử dụng để kết nối cáp quang ở những khoảng cách xa với dung lượng từ 3 – 46 sợi quang, khoảng vượt lên đến 100m – 900m.

Loại cáp này được thiết kế có sợi thép gia cường có thể chịu lực để treo ở trên cột điện, đảm bảo tốt độ dẻo dai và sẽ không bị võng khi kéo căng.

Cáp quang treo single mode được chia thành các loại: 2FO, 4FO, 8FO, 12FO, 24FO

Ứng dụng

Có một số loại cáp quang không thể đưa thông tin đi xa được, nhận tín hiệu càng xa càng kém, lúc này, cáp quang treo sẽ là giải pháp để thay thế. Cáp được dùng để di chuyển tại các mạng internet đi xa với chiều dài lên đến hàng kilomet. Tín hiệu đường truyền sẽ chất lượng với cả hình ảnh, âm thanh, video mà không hề bị gián đoạn.

Với những địa hình khó khăn, các loại cáp thông thường không thể đi tới thì cáp quang treo với những tính năng đặc biệt của mình giúp đưa mạng lên đến các vùng có địa hình khó khăn. Chính những ưu điểm vượt trội mà cáp đã được đưa vào thi công tuyến cáp Zing với đường truyền tốc độ cao.

Cáp quang treo ra đời đã giúp giải quyết được những khuyết điểm mà các loại cáp thông thường không thể làm được. Tùy vào nhu cầu và vị trí kết nối mà khách hàng có thể lựa chọn cáp quang treo với các khoảng vượt khác nhau.
